Mặt bích ANSI B16.5
Tiêu chuẩn ASME ANSI B16.5 Class 150 A105, A350, SS400, SF440, S235, F304, F304L, F316, F316L…
Mô tả tính năng
GỌI CHÚNG TÔI ĐỂ HỖ TRỢ SẢN PHẨM - DỊCH VỤ TỐT NHẤT CỦA BẠN
Thông tin liên hệ
Chat ngay để được tư vấn
_crop_ansi_b16.5_plrf_skb.jpg)
_crop_ansi_b16.5_wnrf_skb.jpg)
_crop_ansi_b16.5_sorf_skb.jpg)
_crop_ansi_b16.5_blrf_skb.jpg)
_crop_ansi_b16.5_swrf_skb.jpg)
_crop_ansi_b16.5_ljff_skb.jpg)
_crop_ansi_b16.5_thrf_skb.jpg)
_crop_ASME-B16.47_flange_skb.jpg)
_crop_AWWA_flange_skb.jpg)

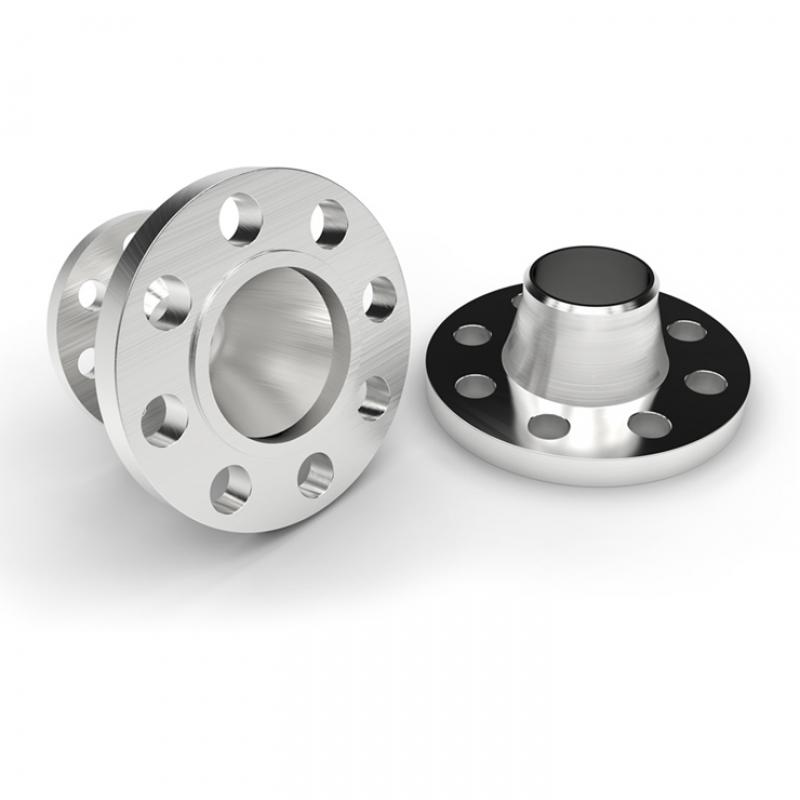

Mặt bích ANSI B16.5
ANSI B16.5 | ASME B16.47 | AWWA | MẶT BÍCH TẤM | MẶT BÍCH WELD NECK | MẶT BÍCH SLIP ON | MẶT BÍCH MÙ | MẶT BÍCH SOCKET | MẶT BÍCH REN | MẶT BÍCH XOAY |…
Mặt bích được sử dụng để tham gia hai khớp ống. Mỗi phần kết nối của đường ống đã được cài đặt bích mà bo tròn cùng với bu lông stud và đóng dấu với một miếng đệm.
SAIGON KINHBAC (SKB). Chúng tôi cung cấp đầy đủ loại mặt bích, cung cấp thép carbon, thép không gỉ, hợp kim. Với kích thước khác nhau, từ 1/2” đến 48". SAIGON KINHBAC (SKB) có thể cung cấp các mặt bích cần thiết cho bất kỳ dự án đường ống.
SAIGON KINHBAC ( SKB)
Chúng tôi cung cấp các sản phẩm phục vụ cho ngành công nghiệp. Thép công nghiệp, Ống Thép, Mặt bích thép, Phụ kiện đường ống, Ống nhựa & Phụ kiện, Van công nghiêp, Các loại khác…
|
|
|
|
|
UY TÍN VÀ CHẤT LƯỢNG
|
GIAO HÀNG THEO YÊU CẦU
|
ĐA DẠNG MẪU MÃ
|
THÔNG TIN CHUNG MẶT BÍCH ANSI B16.5
Các loại mặt bích được chúng tôi cung cấp trong một loạt các xếp hạng áp lực để đáp ứng đặc điểm kỹ thuật của khách hàng. Plate Flange, Welding Neck Flange, Slip On Flange, Blind Flange, Socket Weld Flange, Lap Joint Flange. Được sử dụng rộng rãi trong các ngành công nghiệp khác nhau bao gồm phát điện, giao thông vận tải dầu khí, nhà máy hóa dầu, nhà máy lọc dầu, nhà máy xử lý nước thải, hàng hải và dược phẩm các nhà máy trong số những người khác.
MẶT BÍCH ANSI/ASME B16.5, ANSI B16.47A/B, MSS SP44, AWWA C207
|
MẶT BÍCH TIÊU CHUẨN MỸ |
|||||
|
Norm&Tiêu chuẩn |
Kiểu |
Đối mặt |
Kích thước |
Đánh giá |
Đường kính hoặc tường dày |
|
ANSI/ASME B16.5 |
SLIP ON |
FF, RF |
1/2 "-48" |
CL150-600 |
STD |
|
ANSI B16.47A/B |
WELD NECK |
RF, RTJ |
1/2 "-48" |
CL150-2500 |
STD, SCH20, SCH30, SCH40, SCH80, SCH160, XS, XXS |
|
MSS SP44 |
BLIND, BLANK |
FF, RF, RTJ |
1/2 "-72" |
CL150-2500 |
- |
|
|
SOCKET WELD |
RF |
1/2 "-24" |
CL150-300 |
STD, SCH20, SCH30, SCH40, SCH80, SCH160, XS, XXS |
|
AWWA C207 |
RING |
FF |
1/2 "-48" |
D, E, F |
STD, customed |
|
BLIND |
FF |
1/2 "-48" |
STD, customed |
||
|
HUB |
FF |
1/2 "-48" |
STD, customed |
||
Chúng tôi bán sản phẩm chất lượng tốt cho Thép công nghiệp, Ống Thép, Mặt bích thép, Phụ kiện đường ống, Ống nhựa & Phụ kiện, Van công nghiêp, Các loại khác. Chúng tôi hợp tác tốt với nhiều nhà sản xuất chất lượng – uy tín trong ngành. Dịch vụ của chúng tôi là rất tốt và giao hàng kịp thời.
NHẤP VÀO LIÊN KẾT DƯỚI ĐÂY.
VẬT LIỆU MẶT BÍCH TIÊU CHUẨN ANSI B16.5
Kích thước từ thép carbon và mặt bích bằng thép không gỉ được định nghĩa trong tiêu chuẩn ASME B16. 5. Các chất liệu cho những bích được xác định trong các tiêu chuẩn ASTM.
Những tiêu chuẩn ASTM, xác định các quá trình sản xuất cụ thể của vật liệu và xác định thành phần hóa học chính xác của ống, phụ kiện và mặt bích, thông qua tỷ lệ phần trăm của số lượng cho phép của carbon, magiê, nickel, vv, và được chỉ định bởi "lớp".
THAM KHẢO THÊM PHỤ KIỆN HÀN THÉP CARBON
THÉP CÔNG NGHIỆP | ỐNG THÉP | MẶT BÍCH THÉP | PHỤ KIỆN ĐƯỜNG ỐNG | ỐNG NHỰA & PHỤ KIỆN | VAN CÔNG NGHIÊP | CÁC LOẠI KHÁC |…
SAIGON KINHBAC Co., Ltd (SKB). Phụ kiện đường là một trong những lĩnh vực kinh doanh quan trọng nhất của chúng tôi. Chúng tôi đã tích lũy qua nhiều năm trong lĩnh vực đặc biệt này.
Công ty SÀI GÒN KINH BẮC (SKB). Chúng tôi cung cấp các sản phẩm cho hệ thống đường ống thép carbon, thép không gỉ, thép hợp kim. Các sản phẩm như phụ kiện hàn - butt weld fittings, phụ kiện áp lực - forged pipe fittings, phụ kiện ren - cast pipe fittings. Được sử dụng trong đường ống cấp nước, đường ống dẫn, công nghiệp chế biến, công nghiệp dầu khí, công nghiệp hóa chất và các hệ thống đường ống chuyển chất lỏng khác.
THÉP MẶT BÍCH SẢN XUẤT - ANSI / ASME BÍCH
|
Kich Thước |
1/2 "(15 NB) đến 48" (1200NB) |
|
Tieu Chuẩn |
ANSI B16.5, ANSI B16.47 Series A & B, MSS SP44, ASA, API-605, AWWA, Custom vẽ |
|
Áp Suất |
150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 |
|
Các Loại Mặt Bích |
Plate Flange, Welding Neck Flange, Slip On Flange, Blind Flange, Socket Weld Flange, Lap Joint Flange |
|
Loại Kết Nối: |
* Mặt FF (flat face): Bề mặt kết nối của mặt bích phẳng. Khi kết nối giữa hai mặt bích thường sử dụng vòng đệm phi kim loại, vòng đệm non - asbestos hoặc loại gasket khác tùy theo yêu cầu kỹ thuật. * Mặt RF (raise face): Bề mặt kết nối của mặt bích có gờ. Khi kết nối giữa hai mặt bích thường sử dụng vòng đệm kim loại, loại phổ biến nhất thường được dùng là SPIRAL WOUND GASKET (vòng đệm kim loại xoáy trôn ốc) * Mặt RTJ (Ring Type Joint): Bề mặt kết nối của mặt bích có rãnh đặt vòng đệm kim loại RTJ
|
|
Thép Carbon Mặt Bích |
ASTM A105 / A105N, A350, A694, SS400, S235JRG2, P250GH… |
|
Thép Không Gỉ |
ASTM A182 F304 / 304L / 304H, F316 / 316L, F321, F904L, F22 |
|
Coating / Xử Lý Bề Mặt |
chống gỉ sơn, dầu đen Paint, vàng trong suốt, kẽm mạ và nhúng nóng mạ kẽm… |
THAM KHẢO THÊM VAN CÔNG NGHIỆP
THÉP CÔNG NGHIỆP | ỐNG THÉP | MẶT BÍCH THÉP | PHỤ KIỆN ĐƯỜNG ỐNG | ỐNG NHỰA & PHỤ KIỆN | VAN CÔNG NGHIÊP | CÁC LOẠI KHÁC |…
Van công nghiệp là một thiết bị cơ khí sử dụng trong hệ thống ống dẫn trong ngành công nghiệp, dùng để đóng mở, điều chỉnh và kiểm soát dòng chảy đi qua bên trong đường ống.
Van công nghiệp là một thiết bị được sử dụng rộng rãi trong nhiều ngành nghề thông dụng mà bất cứ ai trong chúng ta cũng đã từng biết đến như: sản xuất thực phẩm, sản xuất nước giải khát, sản xuất thức ăn chăn nuôi gia súc & thủy sản, ngành may mặc & dệt nhuộm, sản xuất hóa chất , ngành cấp và xử lý nước, vv….
SAIGON KINHBAC (SKB)
MẶT BÍCH thép CARBON & KHÔNG GỈ
Mặt bích thép carbon tiêu chuẩn (A105): ASTM A105 là một đặc điểm kỹ thuật của ASTM liên quan đến các thành phần ống thép carbon giả mạo
Mặt bích thép không gỉ (A182): Thông số kỹ thuật này bao gồm các hợp kim rèn hoặc cán và thép không gỉ (304, 304L, 316L). Thông số kỹ thuật này cũng bao gồm các hợp kim khác bao gồm chrome (tức là A182 F11)
Mặt bích năng suất cao (A694): ASTM A694 là thông số kỹ thuật tiêu chuẩn để bọc carbon và thép hợp kim cho mặt bích ống, phụ kiện, van và các bộ phận khác cho dịch vụ truyền áp suất cao. Các ứng dụng bao gồm, nhưng không giới hạn, trong các thiết bị đa dạng của cây thông và cây thông Giáng sinh trong ngành dầu khí. Hai số trong mỗi lớp chỉ ra các yêu cầu cường độ năng suất, tính bằng ksi.
Mặt bích nhiệt độ thấp (A350): Thông số kỹ thuật này bao gồm một số loại carbon và thép hợp kim thấp được rèn hoặc cán vòng (LF2 trong các ứng dụng nhiệt độ thấp).
CÁC NGÀNH CÔNG NGHIỆP ỨNG DỤNG MẶT BÍCH ANSI
■ Ngành công nghiệp hóa dầu
■ Ngành công nghiệp năng lượng
■ Công nghiệp hóa chất
■ Ngành công nghiệp dầu mỏ và khí đốt
■ Bột giấy & Indusry
■ Công nghiệp nhà máy điện
■ Công nghiệp chế biến thực phẩm
■ Công nghiệp dược phẩm
tham khảo sản phẩm chúng tôi
SAIGON KINHBAC (SKB). Chúng tôi có thể cung cấp các mặt bích được liệt kê dưới đây để giao hàng trong cùng ngày. Số lượng lớn, kích thước tùy chỉnh và hợp kim đặc biệt (Hợp kim 20, Monel, Hastelloy, Inconel, Titanium, v.v.) có thể phải chịu thời gian giao hàng lâu hơn.
THÉP CÔNG NGHIỆP | ỐNG THÉP | MẶT BÍCH THÉP | PHỤ KIỆN ĐƯỜNG ỐNG | ỐNG NHỰA & PHỤ KIỆN | VAN CÔNG NGHIÊP | CÁC LOẠI KHÁC |…
Công ty SÀI GÒN KINH BẮC (SKB). Chúng tôi cung cấp các sản phẩm cho hệ thống đường ống. Sản phẩm gồm ống thép hàn, ống thép đúc, phụ kiện nối hàn, phụ kiện áp lực, phụ kiện ren, mặt bích thép, van công nghiệp, vv. Được sử dụng trong đường ống cấp nước, đường ống dẫn, công nghiệp chế biến, công nghiệp dầu khí, công nghiệp hóa chất và các hệ thống đường ống chuyển chất lỏng khác.
Yêu cầu báo giá và thông tin sản phẩm mặt bích ANSI B16.5 mới nhất. Vui lòng gọi (028) 66601010 – (028) 66567569 hoặc gửi email: info@skb.vn – contact@skb.com.vn
THAM KHẢO THÊM MẶT BÍCH THÉP CHO ĐƯỜNG ỐNG
THÉP CÔNG NGHIỆP | ỐNG THÉP | MẶT BÍCH THÉP | PHỤ KIỆN ĐƯỜNG ỐNG | ỐNG NHỰA & PHỤ KIỆN | VAN CÔNG NGHIÊP | CÁC LOẠI KHÁC |…
SAIGON KINHBAC Co., Ltd (SKB). Phụ kiện đường là một trong những lĩnh vực kinh doanh quan trọng nhất của chúng tôi. Chúng tôi đã tích lũy qua nhiều năm trong lĩnh vực đặc biệt này.
Một mặt bích là một phương thức kết nối đường ống, van công nghiệp, máy bơm và các thiết bị khác để tạo thành một hệ thống đường ống. Nó cũng cung cấp truy cập dễ dàng để làm sạch, kiểm tra hoặc sửa đổi. SAIGON KINHBAC (SKB) chúng cung cấp sản phẩm mặt bích theo tiêu chuẩn ANSI/ASME - JIS B2220 - BS-EN1092 và DIN. Vật liệu - thép cacbon – thép hợp kim – thép không gỉ.
SAIGON KINHBAC (SKB)
BIỂU ĐỒ BÍCH, KÍCH THƯỚC, ĐỘ DÀY BÍCH ANSI B16.5
ANSI B16.5 Flange được xuất bản lần đầu tiên vào năm 1973, được bao phủ trong tiêu chuẩn B16.5, bởi ANSI (Viện Tiêu chuẩn Quốc gia Hoa Kỳ). Trước đó, nó từng là tiêu chuẩn ASA (Hiệp hội Tiêu chuẩn Hoa Kỳ). Vào năm 1996, tiêu chuẩn này đã trở thành ASME (Hiệp hội kỹ sư cơ khí Hoa Kỳ) B16.5. Nhưng thực tế là không có sự khác biệt giữa bất kỳ trong số này. Tiêu chuẩn B16.5 tiếp tục được mở rộng và cải tiến bởi ASME, ASA và ANSI. Tuy nhiên, tiêu chuẩn hiện tại chính xác là ASME B16.5. Mặc dù, các kỹ sư, nhà cung cấp, kiến trúc sư và nhà sản xuất, sử dụng thuật ngữ ANSI B16.5. Sự thật là về mặt kỹ thuật, không tồn tại bất kỳ tiêu chuẩn ANSI B16.5 nào. Tuy nhiên, có thể hiểu lẫn nhau rằng đây chỉ là một cách khác để nói ASME B16.5.
Trong Tiêu chuẩn B16.5 được xác định Dung sai, Đánh dấu, Kích thước, Áp suất, Xếp hạng Nhiệt độ, Vật liệu và Kiểm tra áp suất.
ĐỌC BIỂU ĐỒ
ASME Lớp học áp của mặt bích
Mặt bích thép rèn, ASME B16.5, được thực hiện trong bảy xếp hạng chính:
150lbs - 300Lbs - 400Lbs - 600Lbs - 900Lbs - 1500Lbs - 2500LBS
Một Class 300 mặt bích được đánh giá với một áp suất cao hơn so với mặt bích lớp 150, bởi vì một mặt bích Class 300 được xây dựng bằng kim loại hơn và do đó có thể chịu được áp lực nhiều hơn nữa. Tuy nhiên có một số yếu tố có thể ảnh hưởng đến khả năng áp lực của một mặt bích.
Áp Suất Class cho mặt bích thường được diễn tả trong 'bảng'. Tên gọi khác nhau được sử dụng để chỉ một lớp áp. Ví dụ: 150 Lb hoặc 150 Lbs hoặc 150 # hoặc loại 150, có nghĩa là tất cả như nhau.
THAM KHẢO THÊM PHỤ KIỆN HÀN THÉP CARBON
THÉP CÔNG NGHIỆP | ỐNG THÉP | MẶT BÍCH THÉP | PHỤ KIỆN ĐƯỜNG ỐNG | ỐNG NHỰA & PHỤ KIỆN | VAN CÔNG NGHIÊP | CÁC LOẠI KHÁC |…
SAIGON KINHBAC Co., Ltd (SKB). Phụ kiện đường là một trong những lĩnh vực kinh doanh quan trọng nhất của chúng tôi. Chúng tôi đã tích lũy qua nhiều năm trong lĩnh vực đặc biệt này.
Các phụ kiện hàn mông có được tên của họ từ phương pháp mà họ gắn vào một hệ thống đường ống. Mỗi đầu của một mối hàn mông được vát và nó được gắn bằng cách cắt khớp nối với ống liền kề và hàn dọc theo góc xiên. Kết nối này mạnh hơn và mượt hơn các kết nối hàn ren hoặc ổ cắm, làm cho phụ kiện hàn mông trở thành sản phẩm ưa thích cho các ứng dụng quan trọng.
SAIGON KINHBAC (SKB)
MẶT BÍCH ANSI B16.5 CLASS 150
CLASS 150# • ANSI B16. 5 • Standard Forged Flanges • Dimensional Data
|
Nominal Pipe Size |
O |
R |
X |
C |
Y |
Y2 |
Y3 |
B |
B2 |
B3 |
fr (fillet radius) |
D |
H |
# of Holes - Diameter |
Bolt Circle Dia. |
|
(Outside Diam- eter) |
(Raised Face) |
(Hub Dia.) |
(General Thick- ness) |
(Overall Length) |
|
|
(Inside Diam- eter) |
|
(Dia. bevel hub) |
||||||
|
1/2” |
3.50 |
1.38 |
1.19 |
0.44 |
0.62 |
1.88 |
0.62 |
0.88 |
|
0.90 |
0.12 |
0.38 |
0.84 |
4 - 0.62 |
2.38 |
|
3/4” |
3.88 |
1.69 |
1.50 |
0.50 |
0.62 |
2.06 |
0.62 |
1.09 |
1.11 |
0.12 |
0.44 |
1.05 |
4 - 0.62 |
2.75 |
|
|
1” |
4.25 |
2.00 |
1.94 |
0.56 |
0.69 |
2.19 |
0.69 |
1.36 |
1.38 |
0.12 |
0.50 |
1.32 |
4 - 0.62 |
3.12 |
|
|
1-1/4” |
4.62 |
2.50 |
2.31 |
0.62 |
0.81 |
2.25 |
0.81 |
1.70 |
1.72 |
0.19 |
0.56 |
1.66 |
4 - 0.62 |
3.50 |
|
|
1-1/2” |
5.00 |
2.88 |
2.56 |
0.68 |
0.88 |
2.44 |
0.88 |
1.95 |
1.97 |
0.25 |
0.62 |
1.90 |
4 - 0.62 |
3.88 |
|
|
2” |
6.00 |
3.62 |
3.06 |
0.75 |
1.00 |
2.50 |
1.00 |
2.44 |
2.46 |
0.31 |
0.69 |
2.38 |
4 - 0.75 |
4.75 |
|
|
2-1/2” |
7.00 |
4.12 |
3.56 |
0.88 |
1.12 |
2.75 |
1.12 |
2.94 |
2.97 |
0.31 |
0.75 |
2.88 |
4 - 0.75 |
5.50 |
|
|
3” |
7.50 |
5.00 |
4.25 |
0.94 |
1.19 |
2.75 |
1.19 |
3.57 |
3.60 |
0.38 |
0.81 |
3.50 |
4 - 0.75 |
6.00 |
|
|
3-1/2” |
8.50 |
5.50 |
4.81 |
0.94 |
1.25 |
2.81 |
1.25 |
4.07 |
4.10 |
0.38 |
0.88 |
4.00 |
8 - 0.75 |
7.00 |
|
|
4” |
9.00 |
6.19 |
5.31 |
0.94 |
1.31 |
3.00 |
1.31 |
4.57 |
4.60 |
0.44 |
0.94 |
4.50 |
8 - 0.75 |
7.50 |
|
|
5” |
10.00 |
7.31 |
6.44 |
0.94 |
1.44 |
3.50 |
1.44 |
5.66 |
5.69 |
0.44 |
0.94 |
5.56 |
8 - 0.88 |
8.50 |
|
|
6” |
11.00 |
8.50 |
7.56 |
1.00 |
1.56 |
3.50 |
1.56 |
6.72 |
6.75 |
0.50 |
1.06 |
6.63 |
8 - 0.88 |
9.50 |
|
|
8” |
13.50 |
10.62 |
9.69 |
1.12 |
1.75 |
4.00 |
1.75 |
8.72 |
8.75 |
0.50 |
1.25 |
8.63 |
8 - 0.88 |
11.75 |
|
|
10” |
16.00 |
12.75 |
12.00 |
1.19 |
1.94 |
4.00 |
1.94 |
10.88 |
10.92 |
0.50 |
1.31 |
10.75 |
12 - 1.00 |
14.25 |
|
|
12” |
19.00 |
15.00 |
14.38 |
1.25 |
2.19 |
4.50 |
2.19 |
12.88 |
12.92 |
0.50 |
1.56 |
12.75 |
12 - 1.00 |
17.00 |
|
|
14” |
21.00 |
16.25 |
15.75 |
1.38 |
2.25 |
5.00 |
3.12 |
14.14 |
14.18 |
0.50 |
1.63 |
14.00 |
12 - 1.12 |
18.75 |
|
|
16” |
23.50 |
18.50 |
18.00 |
1.44 |
2.50 |
5.00 |
3.44 |
16.16 |
16.19 |
0.50 |
1.75 |
16.00 |
16 - 1.12 |
21.25 |
|
|
18” |
25.00 |
21.00 |
19.88 |
1.56 |
2.69 |
5.50 |
3.81 |
18.18 |
18.20 |
0.50 |
1.94 |
18.00 |
16 - 1.25 |
22.75 |
|
|
20” |
27.50 |
23.00 |
22.00 |
1.69 |
2.88 |
5.69 |
4.06 |
20.20 |
20.25 |
0.50 |
2.13 |
20.00 |
20 - 1.25 |
25.00 |
|
|
22” |
29.50 |
25.25 |
24.25 |
1.81 |
3.13 |
5.88 |
4.25 |
22.22 |
22.25 |
0.50 |
2.38 |
22.00 |
20 - 1.38 |
27.25 |
|
|
24” |
32.00 |
27.25 |
26.12 |
1.88 |
3.25 |
6.00 |
4.38 |
24.25 |
24.25 |
0.50 |
2.50 |
24.00 |
20 - 1.38 |
29.50 |
Ghi chú:
1inch (1”) = 25.4 millimeters (mm)
1. Dung sai đường kính ngoài: ± 10% - 2. Dung sai độ dày: ± 10%
B2: Kích thước này được quyết định bởi lịch trình đường ống và đường kính bên trong tương ứng của nó.
1. Các kích thước C và Y bao gồm 1/16 "giơ mặt cho các lớp 150 # và 300 # trọng lượng.
2. Kích thước Y3 là chiều dài cho một vòng lapjoint "đúng", tuy nhiên, nó thường được chấp nhận để làm cho các này đến một tiêu chuẩn slip-on chiều dài.
3. Tất cả kích thước được hiển thị trong inch.
4. Bu lông 1/8 "nhỏ hơn so với lỗ dia.
THAM KHẢO PHỤ KIỆN THÉP RÈN
THÉP CÔNG NGHIỆP | ỐNG THÉP | MẶT BÍCH THÉP | PHỤ KIỆN ĐƯỜNG ỐNG | ỐNG NHỰA & PHỤ KIỆN | VAN CÔNG NGHIÊP | CÁC LOẠI KHÁC |…
SAIGON KINHBAC Co., Ltd (SKB). Phụ kiện đường là một trong những lĩnh vực kinh doanh quan trọng nhất của chúng tôi. Chúng tôi đã tích lũy qua nhiều năm trong lĩnh vực đặc biệt này.
Các phụ kiện bằng thép rèn tạo ra các kết nối không bị rò rỉ và do đó chúng thường được sử dụng để vận chuyển các vật liệu nguy hiểm hoặc ăn mòn. Vật liệu thép carbon, thép không gỉ và thép hợp kim. Kích thước dao động từ 1/8 ” đến 4 ".
SAIGON KINHBAC (SKB)
MẶT BÍCH ANSI B16.5 CLASS 300
CLASS 300# • ANSI B16. 5 • Standard Forged Flanges • Dimensional Data
|
Nominal Pipe Size |
O |
R |
X |
C |
T2 |
Y |
Y2 |
Y3 |
B |
B2 |
B3 |
B4 |
fr |
D |
H |
# of Holes - Diam- eter |
Bolt Cirlce Dia. |
|
(Outside Diam- eter) |
(Raised Face) |
(Hub Dia.) |
(Min. Thread Length) |
(Overall Length) |
(Inside Dia.) |
(bev- el hub) |
|||||||||||
|
1/2” |
3.75 |
1.38 |
1.50 |
0.56 |
0.62 |
0.88 |
2.06 |
0.88 |
0.88 |
|
0.90 |
0.93 |
0.12 |
0.38 |
0.84 |
4-0.62 |
2.62 |
|
3/4” |
4.62 |
1.69 |
1.88 |
0.62 |
0.62 |
1.00 |
2.25 |
1.00 |
1.09 |
1.11 |
1.14 |
0.12 |
0.44 |
1.05 |
4-0.75 |
3.25 |
|
|
1” |
4.88 |
2.00 |
2.12 |
0.69 |
0.69 |
1.06 |
2.44 |
1.0 |
1.36 |
1.38 |
1.41 |
0.12 |
0.50 |
1.32 |
4-0.75 |
3.50 |
|
|
1-1/4” |
5.25 |
2.50 |
2.50 |
0.75 |
0.81 |
1.06 |
2.56 |
1.06 |
1.70 |
1.72 |
1.75 |
0.19 |
0.56 |
1.66 |
4-0.75 |
3.88 |
|
|
1-1/2” |
6.12 |
2.88 |
2.75 |
0.81 |
0.88 |
1.19 |
2.69 |
1.19 |
1.95 |
1.97 |
1.99 |
0.25 |
0.62 |
1.90 |
4-0.88 |
4.50 |
|
|
2” |
6.50 |
3.62 |
3.31 |
0.88 |
1.12 |
1.31 |
2.75 |
1.31 |
2.44 |
2.46 |
2.50 |
0.31 |
0.69 |
2.38 |
8-0.75 |
5.00 |
|
|
2-1/2” |
7.50 |
4.12 |
3.94 |
1.00 |
1.25 |
1.50 |
3.00 |
1.50 |
2.94 |
2.97 |
3.00 |
0.31 |
0.75 |
2.88 |
8-0.88 |
5.88 |
|
|
3” |
8.25 |
5.00 |
4.62 |
1.12 |
1.25 |
1.69 |
3.12 |
1.69 |
3.57 |
3.60 |
3.63 |
0.38 |
0.81 |
3.50 |
8-0.88 |
6.62 |
|
|
3-1/2” |
9.00 |
5.50 |
5.25 |
1.19 |
1.44 |
1.75 |
3.19 |
1.75 |
4.07 |
4.10 |
4.13 |
0.38 |
|
4.00 |
8-0.88 |
7.25 |
|
|
4” |
10.00 |
6.19 |
5.75 |
1.25 |
1.44 |
1.88 |
3.38 |
1.88 |
4.57 |
4.60 |
4.63 |
0.44 |
|
4.50 |
8-0.88 |
7.88 |
|
|
5” |
11.00 |
7.31 |
7.00 |
1.38 |
1.69 |
2.00 |
3.88 |
2.00 |
5.66 |
5.69 |
5.69 |
0.44 |
|
5.56 |
8-0.88 |
9.25 |
|
|
6” |
12.50 |
8.50 |
8.12 |
1.44 |
1.81 |
2.06 |
3.88 |
2.06 |
6.72 |
6.75 |
6.75 |
0.50 |
|
6.63 |
12-0.88 |
10.62 |
|
|
8” |
15.00 |
10.62 |
10.25 |
1.62 |
2.00 |
2.44 |
4.38 |
2.44 |
8.72 |
8.75 |
8.75 |
0.50 |
|
8.63 |
12-1.00 |
13.00 |
|
|
10” |
17.50 |
12.75 |
12.62 |
1.88 |
2.19 |
2.62 |
4.62 |
3.75 |
10.88 |
10.92 |
10.92 |
0.50 |
|
10.75 |
16-1.12 |
15.25 |
|
|
12” |
20.50 |
15.00 |
14.75 |
2.00 |
2.38 |
2.88 |
5.12 |
4.00 |
12.88 |
12.92 |
12.92 |
0.50 |
|
12.75 |
16-1.25 |
17.75 |
|
|
14” |
23.00 |
16.25 |
16.75 |
2.12 |
2.50 |
3.00 |
5.62 |
4.38 |
14.14 |
14.18 |
14.18 |
0.50 |
|
14.00 |
20-1.25 |
20.25 |
|
|
16” |
25.50 |
18.50 |
19.00 |
2.25 |
2.69 |
3.25 |
5.75 |
4.75 |
16.16 |
16.19 |
16.19 |
0.50 |
|
16.00 |
20-1.38 |
22.50 |
|
|
18” |
28.00 |
21.00 |
21.00 |
2.38 |
2.75 |
3.50 |
6.25 |
5.12 |
18.18 |
18.20 |
18.19 |
0.50 |
|
18.00 |
24-1.38 |
24.75 |
|
|
20” |
30.50 |
23.00 |
23.00 |
2.50 |
2.88 |
3.75 |
6.38 |
5.50 |
20.20 |
20.25 |
20.19 |
0.50 |
|
20.00 |
24-1.38 |
27.00 |
|
|
22” |
33.00 |
25.25 |
25.25 |
2.63 |
3.13 |
4.00 |
6.50 |
5.75 |
22.22 |
22.25 |
22.19 |
0.50 |
|
22.00 |
24-1.63 |
29.25 |
|
|
24” |
36.00 |
27.25 |
27.25 |
2.75 |
3.15 |
4.19 |
6.62 |
6.00 |
24.25 |
24.25 |
24.19 |
0.50 |
|
24.00 |
24-1.62 |
32.00 |
Ghi chú:
1inch (1”) = 25.4 millimeters (mm)
1. Dung sai đường kính ngoài: ± 10% - 2. Dung sai độ dày: ± 10%
B2: Kích thước này được quyết định bởi lịch trình đường ống và đường kính bên trong tương ứng của nó.
1. Các kích thước C và Y bao gồm 1/16 "giơ mặt cho các lớp 150 # và 300 # trọng lượng.
2. Kích thước Y3 là chiều dài cho một vòng lapjoint "đúng", tuy nhiên, nó thường được chấp nhận để làm cho các này đến một tiêu chuẩn slip-on chiều dài.
3. Tất cả kích thước được hiển thị trong inch.
4. Bu lông 1/8 "nhỏ hơn so với lỗ dia.
GASKETS MẶT BÍCH
THÉP CÔNG NGHIỆP | ỐNG THÉP | MẶT BÍCH THÉP | PHỤ KIỆN ĐƯỜNG ỐNG | ỐNG NHỰA & PHỤ KIỆN | VAN CÔNG NGHIÊP | CÁC LOẠI KHÁC |…
SAIGON KINHBAC Co., Ltd (SKB). Phụ kiện đường là một trong những lĩnh vực kinh doanh quan trọng nhất của chúng tôi. Chúng tôi đã tích lũy qua nhiều năm trong lĩnh vực đặc biệt này.
Gasket là được định nghĩa là một miếng đệm dùng làm kím khi kết nối hai mặt bích lại với nhau. Danh mục sản phẩm toàn diện của chúng tôi Tấm Đệm Không Amiang và Amiang, Spiral Wound Gasket, Tấm Đệm Cao Su, vv. Phù hợp tiêu chuẩn ASME, JIS, DIN, BS EN1092 được dùng cho mặt bích thép, mặt bích inox …
SAIGON KINHBAC (SKB)
MẶT BÍCH ANSI B16.5 CLASS 600
CLASS 600# • ANSI B16. 5 • Standard Forged Flanges • Dimensional Data
|
Nom. Pipe Size |
|
R |
X |
C |
T2 |
Y |
Y2 |
Y3 |
B |
B2 |
B3 |
B4 |
fr |
D |
H |
# of Holes - Diam- eter |
Bolt Cirlce Dia. |
|
(Outside Diam- eter) |
(Raised Face) |
(Hub Dia.) |
(Min. Thread Length) |
(Overall Length) |
(Inside Dia.) |
(bev- el hub) |
|||||||||||
|
1/2” |
3.75 |
1.38 |
1.50 |
0.56 |
0.62 |
0.88 |
2.06 |
0.88 |
0.88 |
|
0.90 |
0.93 |
0.12 |
0.38 |
0.84 |
4-0.62 |
2.62 |
|
3/4” |
4.62 |
1.69 |
1.88 |
0.62 |
0.62 |
1.00 |
2.25 |
1.00 |
1.09 |
1.11 |
1.14 |
0.12 |
0.44 |
1.05 |
4-0.75 |
3.25 |
|
|
1” |
4.88 |
2.00 |
2.12 |
0.69 |
0.69 |
1.06 |
2.44 |
1.06 |
1.36 |
1.38 |
1.41 |
0.12 |
0.50 |
1.32 |
4-0.75 |
3.50 |
|
|
1-1/4” |
5.25 |
2.50 |
2.50 |
0.81 |
0.81 |
1.12 |
2.62 |
1.12 |
1.70 |
1.72 |
1.75 |
0.19 |
0.56 |
1.66 |
4-0.75 |
3.88 |
|
|
1-1/2” |
6.12 |
2.88 |
2.75 |
0.88 |
0.88 |
1.25 |
2.75 |
1.25 |
1.95 |
1.97 |
1.99 |
0.25 |
0.62 |
1.90 |
4-0.88 |
4.50 |
|
|
2” |
6.50 |
3.62 |
3.31 |
1.00 |
1.12 |
1.44 |
2.88 |
1.44 |
2.44 |
2.46 |
2.50 |
0.31 |
0.69 |
2.38 |
8-0.75 |
5.00 |
|
|
2-1/2” |
7.50 |
4.12 |
3.94 |
1.12 |
1.25 |
1.62 |
3.12 |
1.62 |
2.94 |
2.97 |
3.00 |
0.31 |
0.75 |
2.88 |
8-0.88 |
5.88 |
|
|
3” |
8.25 |
5.00 |
4.62 |
1.25 |
1.38 |
1.81 |
3.25 |
1.81 |
3.57 |
3.60 |
3.63 |
0.38 |
0.81 |
3.50 |
8-0.88 |
6.62 |
|
|
3-1/2” |
9.00 |
5.50 |
5.25 |
1.38 |
1.56 |
1.94 |
3.38 |
1.94 |
4.07 |
4.10 |
4.13 |
0.38 |
|
4.00 |
8-1.00 |
7.25 |
|
|
4” |
10.75 |
6.19 |
6.00 |
1.50 |
1.62 |
2.12 |
4.00 |
2.12 |
4.57 |
4.60 |
4.63 |
0.44 |
|
4.50 |
8-1.00 |
8.50 |
|
|
5” |
13.00 |
7.31 |
7.44 |
1.75 |
1.88 |
2.38 |
4.50 |
2.38 |
5.66 |
5.69 |
5.69 |
0.44 |
|
5.56 |
8-1.12 |
10.50 |
|
|
6” |
14.00 |
8.50 |
8.75 |
1.88 |
2.00 |
2.62 |
4.62 |
2.62 |
6.72 |
6.75 |
6.75 |
0.50 |
|
6.63 |
12-1.12 |
11.50 |
|
|
8” |
16.50 |
10.62 |
10.75 |
2.19 |
2.25 |
3.00 |
5.25 |
3.00 |
8.72 |
8.75 |
8.75 |
0.50 |
|
8.63 |
12-1.25 |
13.75 |
|
|
10” |
20.00 |
12.75 |
13.50 |
2.50 |
2.56 |
3.38 |
6.00 |
4.38 |
10.88 |
10.92 |
10.88 |
0.50 |
|
10.75 |
16-1.38 |
17.00 |
|
|
12” |
22.00 |
15.00 |
15.75 |
2.62 |
2.75 |
3.62 |
6.12 |
4.62 |
12.88 |
12.92 |
12.94 |
0.50 |
|
12.75 |
20-1.38 |
19.25 |
|
|
14” |
23.75 |
16.25 |
17.00 |
2.75 |
2.88 |
3.96 |
6.50 |
5.00 |
14.14 |
14.18 |
14.19 |
0.50 |
|
14.00 |
20-1.50 |
20.75 |
|
|
16” |
27.00 |
18.50 |
19.50 |
3.00 |
3.06 |
4.19 |
7.00 |
5.50 |
16.16 |
16.19 |
18.19 |
0.50 |
|
16.00 |
20-1.62 |
23.75 |
|
|
18” |
29.25 |
21.00 |
21.50 |
3.25 |
3.12 |
4.62 |
7.25 |
6.00 |
18.18 |
18.20 |
18.10 |
0.50 |
|
18.00 |
20-1.75 |
25.75 |
|
|
20” |
32.00 |
23.00 |
24.00 |
3.50 |
3.25 |
5.00 |
7.50 |
6.50 |
20.20 |
20.25 |
20.19 |
0.50 |
|
20.00 |
24-1.75 |
28.50 |
|
|
22” |
34.25 |
25.25 |
26.25 |
3.75 |
--- |
5.25 |
7.75 |
6.88 |
22.22 |
22.25 |
--- |
0.50 |
|
22.00 |
24-1.75 |
30.63 |
|
|
24” |
37.25 |
27.25 |
28.25 |
4.00 |
3.62 |
5.50 |
8.00 |
7.25 |
24.25 |
24.25 |
24.19 |
0.50 |
|
24.00 |
24-2.00 |
33.00 |
Ghi chú:
1inch (1”) = 25.4 millimeters (mm)
1. Dung sai đường kính ngoài: ± 10% - 2. Dung sai độ dày: ± 10%
1. Kích thước C và Y không bao gồm Mặt 1/4” huy động cho 600 # và các lớp cân ở trên.
2. Y3 chiều là độ dài cho một “true” đùi doanh, tuy nhiên, nó thường được chấp nhận để thực hiện những đến một độ dài tiêu chuẩn slip-on.
3. kích thước Tất cả hiển thị là đơn vị inch.
4. Bu lông 1/8” nhỏ hơn lỗ dia.
5. Cột được đánh dấu * không có giá trị tương ứng trong mã ASME, do đó đã trống bên trái.
THAM KHẢO THÊM ỐNG THÉP ĐÚC CHO ĐƯỜNG ỐNG
THÉP CÔNG NGHIỆP | ỐNG THÉP | MẶT BÍCH THÉP | PHỤ KIỆN ĐƯỜNG ỐNG | ỐNG NHỰA & PHỤ KIỆN | VAN CÔNG NGHIÊP | CÁC LOẠI KHÁC |…
SAIGON KINHBAC Co., Ltd (SKB). Phụ kiện đường là một trong những lĩnh vực kinh doanh quan trọng nhất của chúng tôi. Chúng tôi đã tích lũy qua nhiều năm trong lĩnh vực đặc biệt này.
Danh mục sản phẩm toàn diện của chúng tôi bao gồm hoàn thiện các lĩnh vực ứng dụng áp lực theo tiêu chuẩn ASME tiêu chuẩn cho các thiết kế ống thép đúc liền mạch. Vật liệu A106, API 5L Gr, A53, ASTM A333, Kích thước DN 15 – DN 600, độ dày ASME B36.10 SCH10 - XXS. Được ứng dụng trong hệ thống xăng dầu, công nghệ đóng tàu, hệ thống lò hơi, các công trình công nghệ cao, hệ thống điện lạnh...
SAIGON KINHBAC (SKB)
MẶT BÍCH ANSI B16.5 CLASS 900
CLASS 900# • ANSI B16. 5 • Standard Forged Flanges • Dimensional Data
|
Nom. Pipe Size |
O |
R |
X |
C |
T2 |
Y |
Y2 |
Y3 |
B |
B2 |
B3 |
B4 |
fr |
D |
H |
# of Holes - Diam- eter |
Bolt Cirlce Dia. |
|
(Outside Diam- eter) |
(Raised Face) |
(Hub Dia.) |
(Min. Thread Length) |
(Overall Length) |
(Inside Dia.) |
(bev- el hub) |
|||||||||||
|
1/2” |
4.75 |
1.38 |
1.50 |
0.88 |
0.88 |
1.25 |
2.38 |
1.25 |
0.88 |
|
0.90 |
0.93 |
0.13 |
0.38 |
0.84 |
4-0.88 |
3.25 |
|
3/4” |
5.13 |
1.69 |
1.75 |
1.00 |
1.00 |
1.38 |
2.75 |
1.38 |
1.09 |
1.11 |
1.14 |
0.13 |
0.44 |
1.05 |
4-0.88 |
3.50 |
|
|
1” |
5.88 |
2.00 |
2.06 |
1.13 |
1.13 |
1.63 |
2.88 |
1.63 |
1.36 |
1.38 |
1.41 |
0.13 |
0.50 |
1.32 |
4-1.00 |
4.00 |
|
|
1-1/4” |
6.25 |
2.50 |
2.50 |
1.13 |
1.19 |
1.63 |
2.88 |
1.63 |
1.70 |
1.72 |
1.75 |
0.19 |
0.56 |
1.66 |
4-1.00 |
4.38 |
|
|
1-1/2” |
7.00 |
2.88 |
2.75 |
1.25 |
1.25 |
1.75 |
3.25 |
1.75 |
1.95 |
1.97 |
1.99 |
0.25 |
0.63 |
1.90 |
4-1.13 |
4.88 |
|
|
2 |
8.50 |
3.62 |
4.13 |
1.50 |
1.50 |
2.25 |
4.00 |
2.25 |
2.44 |
2.46 |
2.50 |
0.31 |
0.69 |
2.38 |
8-1.00 |
6.50 |
|
|
2-1/2” |
9.63 |
4.12 |
4.88 |
1.63 |
1.88 |
2.50 |
4.13 |
2.50 |
2.94 |
2.97 |
3.00 |
0.31 |
0.75 |
2.88 |
8-1.13 |
7.50 |
|
|
3” |
9.50 |
5.00 |
5.00 |
1.50 |
1.63 |
2.13 |
4.00 |
2.13 |
3.57 |
3.60 |
3.63 |
0.38 |
* |
3.50 |
8-1.00 |
7.50 |
|
|
4” |
11.50 |
6.19 |
6.25 |
1.75 |
1.88 |
2.75 |
4.50 |
2.75 |
4.57 |
4.60 |
4.63 |
0.44 |
* |
4.50 |
8-1.25 |
9.25 |
|
|
5” |
13.75 |
7.31 |
7.50 |
2.00 |
2.13 |
3.13 |
5.00 |
3.13 |
5.66 |
5.69 |
5.69 |
0.44 |
* |
5.56 |
8-1.38 |
11.00 |
|
|
6” |
15.00 |
8.50 |
9.25 |
2.19 |
2.25 |
3.38 |
5.50 |
3.38 |
6.72 |
6.75 |
6.75 |
0.50 |
* |
6.63 |
12-1.25 |
12.50 |
|
|
8” |
18.50 |
10.62 |
11.75 |
2.50 |
2.50 |
4.00 |
6.38 |
4.50 |
8.72 |
8.75 |
8.75 |
0.50 |
* |
8.63 |
12-1.50 |
15.50 |
|
|
10” |
21.50 |
12.75 |
14.50 |
2.75 |
2.81 |
4.25 |
7.25 |
5.00 |
10.88 |
10.92 |
10.92 |
0.50 |
* |
10.75 |
16-1.50 |
18.50 |
|
|
12” |
24.00 |
15.00 |
16.50 |
3.13 |
3.00 |
4.63 |
7.88 |
5.63 |
12.88 |
12.92 |
12.92 |
0.50 |
* |
12.75 |
20-1.50 |
21.00 |
|
|
14” |
25.25 |
16.25 |
17.75 |
3.38 |
3.25 |
5.13 |
8.38 |
6.13 |
* |
14.18 |
14.18 |
0.50 |
* |
14.00 |
20-1.63 |
22.00 |
|
|
16” |
27.75 |
18.50 |
20.00 |
3.50 |
3.38 |
5.25 |
8.50 |
6.50 |
* |
16.19 |
16.19 |
0.50 |
* |
16.00 |
20-1.75 |
24.25 |
|
|
18” |
31.00 |
21.00 |
22.25 |
4.00 |
3.50 |
6.00 |
9.00 |
7.50 |
* |
18.20 |
18.19 |
0.50 |
* |
18.00 |
20-2.00 |
27.00 |
|
|
20” |
33.75 |
23.00 |
24.50 |
4.25 |
3.63 |
6.25 |
9.75 |
8.25 |
* |
20.25 |
20.19 |
0.50 |
* |
20.00 |
20-2.13 |
29.50 |
|
|
24” |
41.00 |
27.25 |
29.50 |
5.50 |
4.00 |
8.00 |
11.50 |
10.50 |
* |
24.25 |
24.19 |
0.50 |
* |
24.00 |
20-2.63 |
33.50 |
Ghi chú:
1inch (1”) = 25.4 millimeters (mm)
1. Dung sai đường kính ngoài: ± 10% - 2. Dung sai độ dày: ± 10%
1. Kích thước C và Y không bao gồm Mặt 1/4” huy động cho 600 # và các lớp cân ở trên.
2. Y3 chiều là độ dài cho một “true” đùi doanh, tuy nhiên, nó thường được chấp nhận để thực hiện những đến một độ dài tiêu chuẩn slip-on.
3. kích thước Tất cả hiển thị là đơn vị inch.
4. Bu lông 1/8” nhỏ hơn lỗ dia.
5. Cột được đánh dấu * không có giá trị tương ứng trong mã ASME, do đó đã trống bên trái.
CÁC LOẠI KHÁC
THÉP CÔNG NGHIỆP | ỐNG THÉP | MẶT BÍCH THÉP | PHỤ KIỆN ĐƯỜNG ỐNG | ỐNG NHỰA & PHỤ KIỆN | VAN CÔNG NGHIÊP | CÁC LOẠI KHÁC |…
SAIGON KINHBAC Co., Ltd (SKB). Phụ kiện đường là một trong những lĩnh vực kinh doanh quan trọng nhất của chúng tôi. Chúng tôi đã tích lũy qua nhiều năm trong lĩnh vực đặc biệt này.
Danh mục sản phẩm toàn diện chúng tôi. Vật tư thiết bị vật tư pccc, thiết bị đo đường ống, vật tư thiết bị thủy lực, vật tư thiết bị khí nén, vật tư luồn dây điện… Được sử dụng trong các ngành cộng nghiệp…
SAIGON KINHBAC (SKB)
MẶT BÍCH ANSI B16.5 CLASS 1500
CLASS 1500# • ANSI B16. 5 • Standard Forged Flanges • Dimensional Data
|
Nom. Pipe Size |
O |
R |
X |
C |
T2 |
Y |
Y2 |
Y3 |
B |
B2 |
B3 |
B4 |
fr |
D |
H |
# of Holes - Diam- eter |
Bolt Cirlce Dia. |
|
(Outside Diam- eter) |
(Raised Face) |
(Hub Dia.) |
(Min. Thread Length) |
(Overall Length) |
(Inside Dia.) |
(bev- el hub) |
|||||||||||
|
1/2” |
4.75 |
1.38 |
1.50 |
0.88 |
0.88 |
1.25 |
2.38 |
1.25 |
0.88 |
|
0.90 |
0.93 |
0.13 |
0.38 |
0.84 |
4-0.88 |
3.25 |
|
3/4” |
5.13 |
1.69 |
1.75 |
1.00 |
1.00 |
1.38 |
2.75 |
1.38 |
1.09 |
1.11 |
1.14 |
0.13 |
0.44 |
1.05 |
4-0.88 |
3.50 |
|
|
1” |
5.88 |
2.00 |
2.06 |
1.13 |
1.13 |
1.63 |
2.88 |
1.63 |
1.36 |
1.38 |
1.41 |
0.13 |
0.50 |
1.32 |
4-1.00 |
4.00 |
|
|
1-1/4” |
6.25 |
2.50 |
2.50 |
1.13 |
1.19 |
1.63 |
2.88 |
1.63 |
1.70 |
1.72 |
1.75 |
0.19 |
0.56 |
1.66 |
4-1.00 |
4.38 |
|
|
1-1/2” |
7.00 |
2.88 |
2.75 |
1.25 |
1.25 |
1.75 |
3.25 |
1.75 |
1.95 |
1.97 |
1.99 |
0.25 |
0.63 |
1.90 |
4-1.13 |
4.88 |
|
|
2 |
8.50 |
3.62 |
4.13 |
1.50 |
1.50 |
2.25 |
4.00 |
2.25 |
2.44 |
2.46 |
2.50 |
0.31 |
0.69 |
2.38 |
8-1.00 |
6.50 |
|
|
2-1/2” |
9.63 |
4.12 |
4.88 |
1.63 |
1.88 |
2.50 |
4.13 |
2.50 |
2.94 |
2.97 |
3.00 |
0.31 |
0.75 |
2.88 |
8-1.13 |
7.50 |
|
|
3” |
10.50 |
5.00 |
5.25 |
1.88 |
2.00 |
2.88 |
4.63 |
2.88 |
3.57 |
3.60 |
3.63 |
0.38 |
* |
3.50 |
8-1.25 |
8.00 |
|
|
4” |
12.25 |
6.19 |
6.38 |
2.13 |
2.25 |
3.56 |
4.88 |
3.56 |
4.57 |
4.60 |
4.63 |
0.44 |
* |
4.50 |
8-1.38 |
9.50 |
|
|
5” |
14.75 |
7.31 |
7.75 |
2.88 |
2.50 |
4.13 |
6.13 |
4.13 |
5.66 |
5.69 |
5.69 |
0.44 |
* |
5.56 |
8-1.63 |
11.50 |
|
|
6” |
15.50 |
8.50 |
9.00 |
3.25 |
2.75 |
4.69 |
6.75 |
4.69 |
6.72 |
6.75 |
6.75 |
0.50 |
* |
6.63 |
12-1.50 |
12.50 |
|
|
8” |
19.00 |
10.62 |
11.50 |
3.63 |
3.00 |
5.63 |
8.38 |
5.63 |
8.72 |
8.75 |
8.75 |
0.50 |
* |
8.63 |
12-1.75 |
15.50 |
|
|
10” |
23.00 |
12.75 |
14.50 |
4.25 |
3.31 |
6.25 |
10.00 |
7.00 |
10.88 |
10.92 |
10.92 |
0.50 |
* |
10.75 |
12-2.00 |
19.00 |
|
|
12” |
26.50 |
15.00 |
17.75 |
4.88 |
3.63 |
7.13 |
11.13 |
8.63 |
12.88 |
12.92 |
12.92 |
0.50 |
* |
12.75 |
16-2.13 |
22.50 |
|
|
14” |
29.50 |
16.25 |
19.50 |
5.25 |
* |
* |
11.75 |
9.50 |
* |
14.18 |
14.18 |
0.50 |
* |
14.00 |
16-2.38 |
25.00 |
|
|
16” |
32.50 |
18.50 |
21.75 |
5.75 |
* |
* |
12.25 |
10.25 |
* |
16.19 |
16.19 |
0.50 |
* |
16.00 |
16-2.63 |
27.75 |
|
|
18” |
36.00 |
21.00 |
23.50 |
6.38 |
* |
* |
12.88 |
10.88 |
* |
18.20 |
18.19 |
0.50 |
* |
18.00 |
16-2.88 |
30.50 |
|
|
20” |
38.75 |
23.00 |
25.25 |
7.00 |
* |
* |
14.00 |
11.50 |
* |
20.25 |
20.19 |
0.50 |
* |
20.00 |
16-3.13 |
32.75 |
|
|
24” |
46.00 |
27.25 |
30.00 |
8.00 |
* |
* |
16.00 |
13.00 |
* |
24.25 |
24.19 |
0.50 |
* |
24.00 |
16-3.63 |
39.00 |
Ghi chú:
1inch (1”) = 25.4 millimeters (mm)
1. Dung sai đường kính ngoài: ± 10% - 2. Dung sai độ dày: ± 10%
1. Kích thước C và Y không bao gồm Mặt 1/4” huy động cho 600 # và các lớp cân ở trên.
2. Y3 chiều là độ dài cho một “true” đùi doanh, tuy nhiên, nó thường được chấp nhận để thực hiện những đến một độ dài tiêu chuẩn slip-on.
3. kích thước Tất cả hiển thị là đơn vị inch.
4. Bu lông 1/8” nhỏ hơn lỗ dia.
5. Cột được đánh dấu * không có giá trị tương ứng trong mã ASME, do đó đã trống bên trái.
SAIGON KINHBAC ( SKB)
PHƯƠNG THỨC VẬN CHUYỂN VÀ THỜI GIAN GIAO HÀNG
Thời gian vận chuyển: Khi bạn chọn "hình thức" vận chuyển được dựa trên tổng số phụ của đơn đặt hàng và là phương pháp giao hàng mặc định nó sẽ được vận chuyển bằng một trong các phương pháp có sẵn cho chúng ta.
Tổng thời gian ước tính để nhận đơn đặt hàng của bạn được hiển thị bên dưới:
Tổng thời gian giao hàng được tính từ thời điểm đặt hàng của bạn cho đến khi nó được giao cho bạn. Tổng thời gian giao hàng được chia thành thời gian xử lý và thời gian vận chuyển.
Thời gian xử lý: Thời gian chuẩn bị (các) mặt hàng của bạn để vận chuyển từ kho của chúng tôi. Điều này bao gồm chuẩn bị các mặt hàng của bạn, thực hiện kiểm tra chất lượng và đóng gói cho lô hàng.
Thời gian vận chuyển: Thời gian để (các) mặt hàng của bạn đi từ kho của chúng tôi đến đích của bạn.
Phương thức vận chuyển được đề xuất của bạn được hiển thị dưới đây:
|
Phương thức vận chuyển |
Thời gian vận chuyển |
|
Vận chuyển hỏa tốc |
1-3 ngày làm việc |
|
Vận chuyển nhanh |
3-7 ngày làm việc |
|
Vận chuyển đường bộ |
7-10 ngày làm việc |
Chú thích:
(1) Thời gian vận chuyển được đề cập ở trên đề cập đến thời gian ước tính của ngày làm việc mà lô hàng sẽ nhận sau khi một đơn đặt hàng đã được vận chuyển.
(2) Ngày làm việc không bao gồm Thứ Bảy / Chủ Nhật và bất kỳ ngày lễ nào.
(3) Những ước tính này dựa trên các trường hợp thông thường và không đảm bảo về thời gian giao hàng.
PHƯƠNG THỨC THANH TOÁN
Để thuận tiện cho việc thanh toán, công ty chúng tôi xin thông báo thông tin tài khoản ngân hàng như sau:
Chủ Tài khoản: CÔNG TY TNHH TM VÀ DV SÀI GÒN KINH BẮC.
Số tài khoản: 0441000629178 (Vietcombank) - Ngân hàng Vietcombank, chi nhánh Tân Bình.
Số tài khoản: 060075294959 (Sacombank) - Ngân hàng Sacombank, chi nhánh Q4.
HOẶC
Chủ Tài khoản: VŨ VĂN BÌNH
Số tài khoản: 0441000625936 (Vietcombank) - Ngân hàng Vietcombank, chi nhánh Tân Bình.
Số tài khoản: 060139353369 (Sacombank) - Ngân hàng Sacombank, chi nhánh E-Town.
*** Khi quý khách chuyển tiền khác hệ thống với ngân hàng của chúng tôi, quý khách vui lòng scan ủy nhiệm chi gửi qua mail cho chúng tôi: info@skb.vn
Liên hệ phòng kế toán:
Số điện thoại: 02866569779 – Email: skb.vn0899@gmail.com
Xin chân thành cảm ơn và mong hợp tác!
HỖ TRỢ ONLINE
LIÊN HỆ
FANPAGE
BÁO GIÁ - ĐẶT HÀNG
GPKD số: 0311546994 - ngày cấp: 17/02/2012 bởi Sở Kế hoạch và Đầu tư Thành phố Hồ Chí Minh
Đại diện: Vũ Văn Bình
SAIGON KINHBAC (SKB)
